Linse
Eine Linse ist ein optisches Bauteil, das Licht durch Brechung beeinflusst. Trifft Licht auf die Grenzfläche zwischen zwei transparenten Materialien mit unterschiedlichen Brechungsindizes, ändert sich seine Ausbreitungsrichtung. Durch die gezielt geformten Oberflächen einer Linse lässt sich Licht dadurch bündeln, aufweiten oder anderweitig lenken.
In Scheinwerfern werden Linsen eingesetzt, um das von der Lichtquelle erzeugte Licht gezielt zu beeinflussen und gemeinsam mit weiteren optischen Komponenten das gewünschte Lichtbild zu erzeugen. Je nach optischem System arbeiten sie beispielsweise mit einem Reflektor oder anderen lichtlenkenden Elementen zusammen.

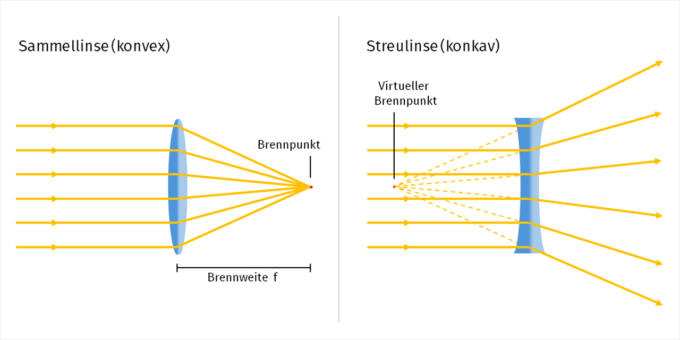

Sammel- und Streulinsen
Je nach Form kann eine Linse Licht unterschiedlich beeinflussen. Eine Sammellinse (Konvexlinse) ist in der Mitte dicker als am Rand. Parallel einfallende Lichtstrahlen werden so gebrochen, dass sie hinter der Linse in einem Brennpunkt zusammenlaufen.
Eine Streulinse (Konkavlinse) ist dagegen in der Mitte dünner als am Rand. Parallel einfallendes Licht wird durch sie auseinander gelenkt. Die Lichtstrahlen verlaufen hinter der Linse so, als würden sie von einem gemeinsamen, virtuellen Brennpunkt vor der Linse ausgehen.
In realen Scheinwerfern sind die optischen Elemente häufig wesentlich komplexer geformt. Sammel- und Streulinse beschreiben daher grundlegende Prinzipien der Lichtlenkung und nicht zwangsläufig die konkrete Form einer modernen Scheinwerferoptik.
Linsen in modernen Scheinwerfern
Neben klassischen Linsen kommen in modernen Beleuchtungssystemen unterschiedliche speziell geformte Optiken zum Einsatz. Bei LED-Scheinwerfern können beispielsweise einzelne LEDs oder LED-Gruppen mit eigenen optischen Elementen kombiniert werden. Dadurch lässt sich die Lichtverteilung bereits sehr nahe an der Lichtquelle gezielt formen.
Entscheidend ist daher nicht die Linse als einzelnes Bauteil, sondern das Zusammenspiel von Lichtquelle und gesamtem optischen System. Dieses bestimmt, wie der erzeugte Lichtstrom räumlich verteilt und für die jeweilige Beleuchtungsaufgabe genutzt wird.
